伊莉莎冈特|方便、精确地夹紧工件
  • 更新日期:2023-05-12     信息来源:公司新闻      浏览次数:491
    • 铰接夹用于定位、夹持等作用的手动夹具,因操作简易且可提供稳定的夹持力及加工效率,被广泛使用在焊接加工、机械加工、检具/模具、装配等生产过程中。


      快速铰接夹类型
      1、垂直铰接夹
      操作手柄与夹紧臂的运动方向相同。在夹紧状态下,操作手柄处于垂直位置。对于发生受力高,频繁紧固的应用,可提供“长寿命"版本。
      型号推荐

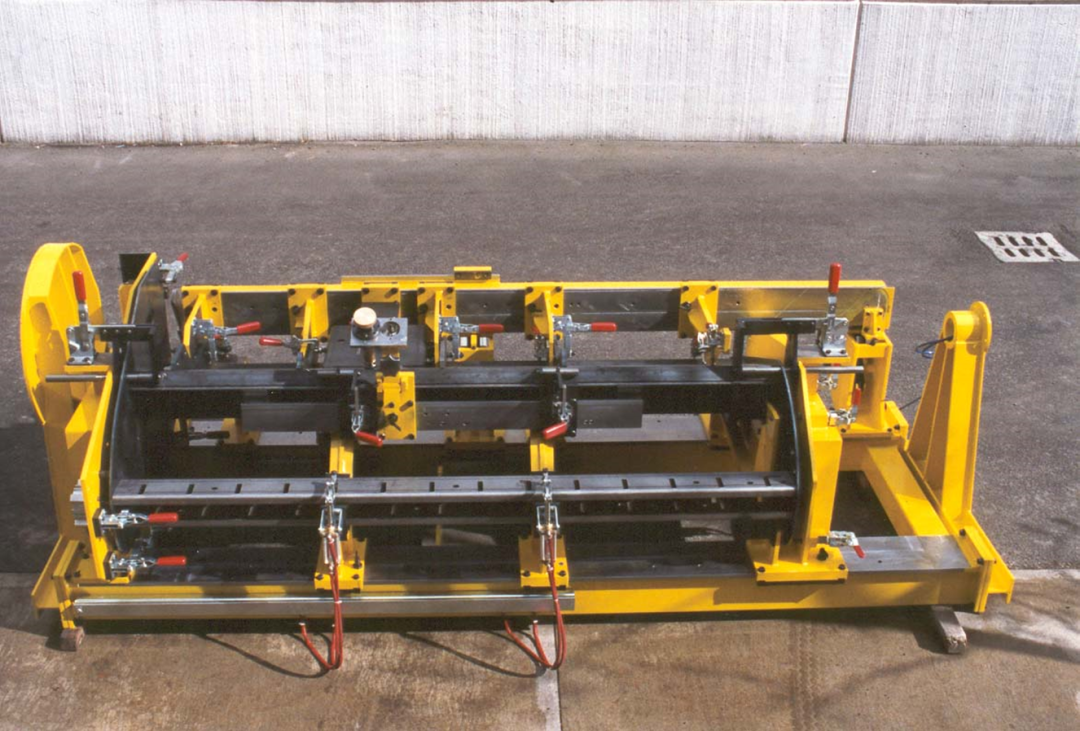

      图片案例

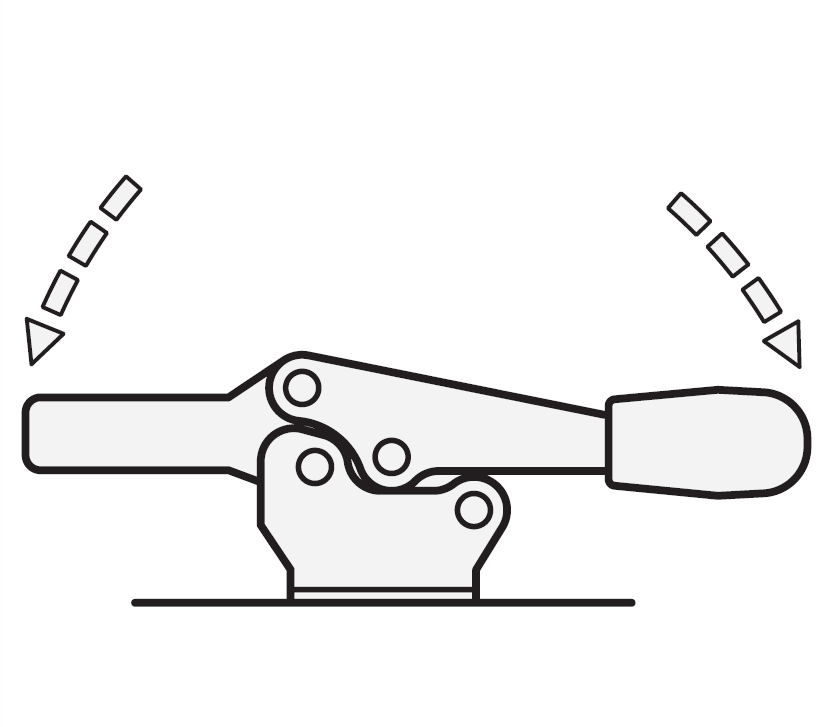

      2、水平铰接夹
      操作手柄与夹紧臂的运动方向相反。在夹紧位置,操作手柄处于水平位置。

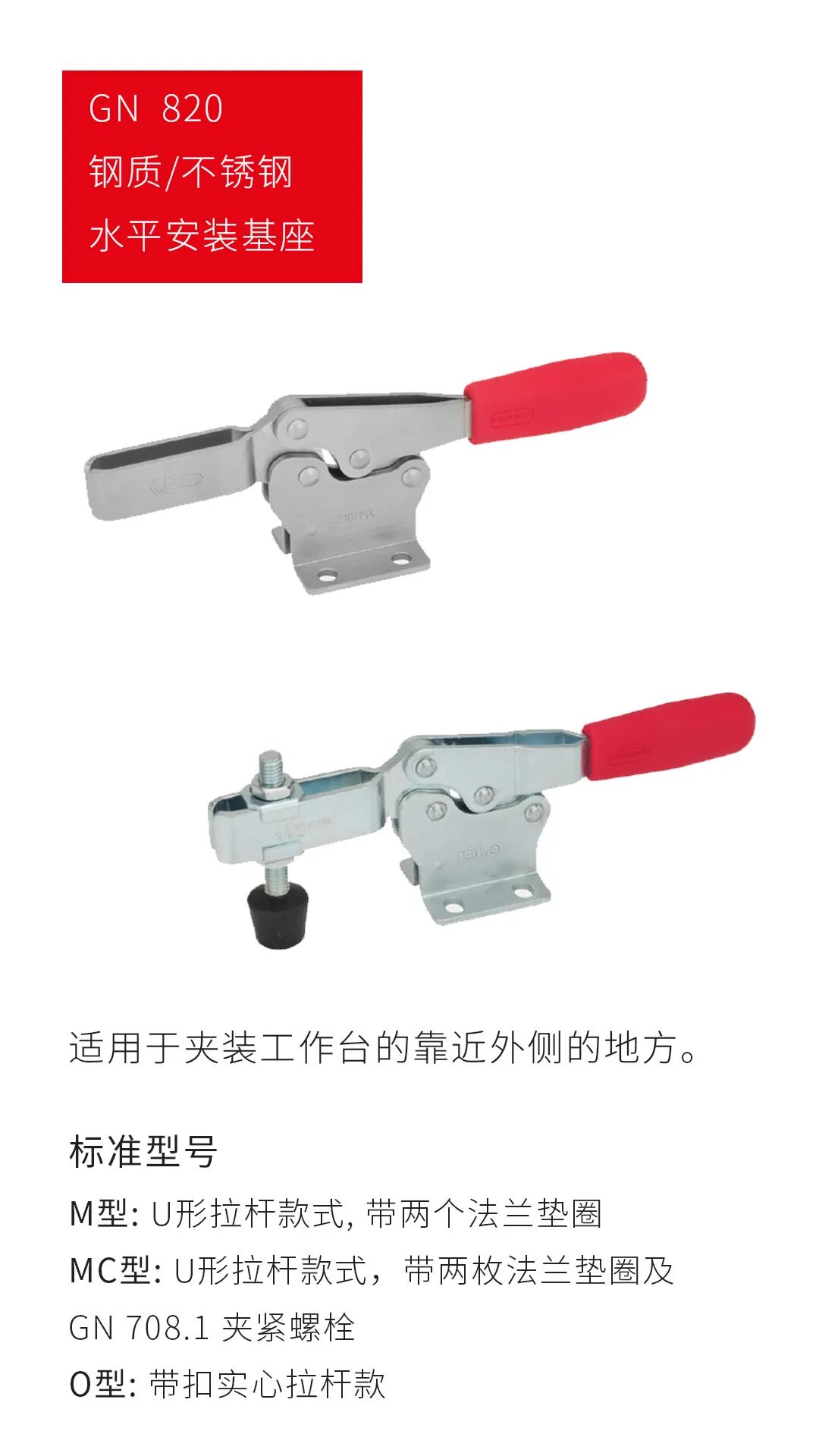

      推荐型号


      案例

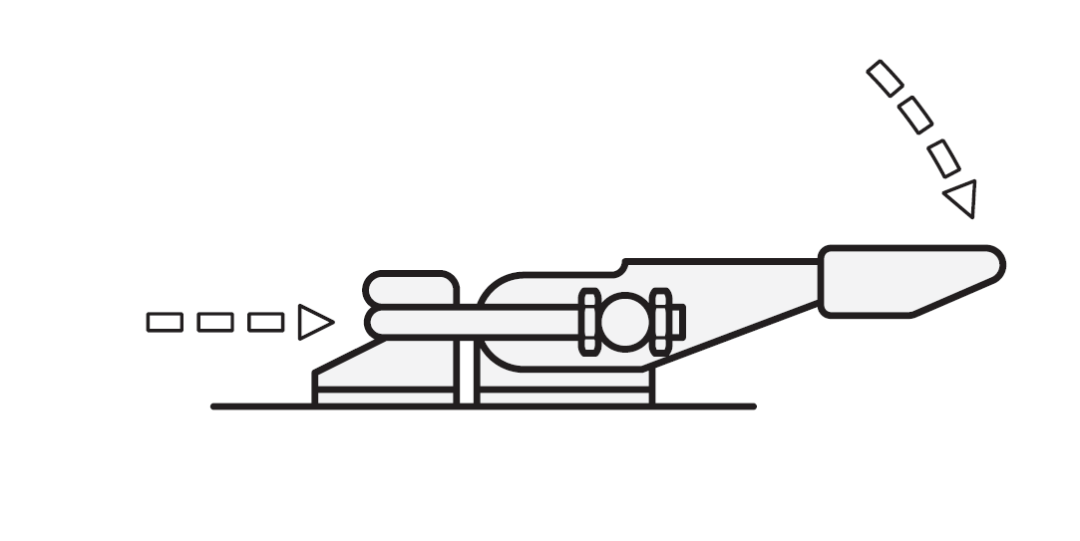

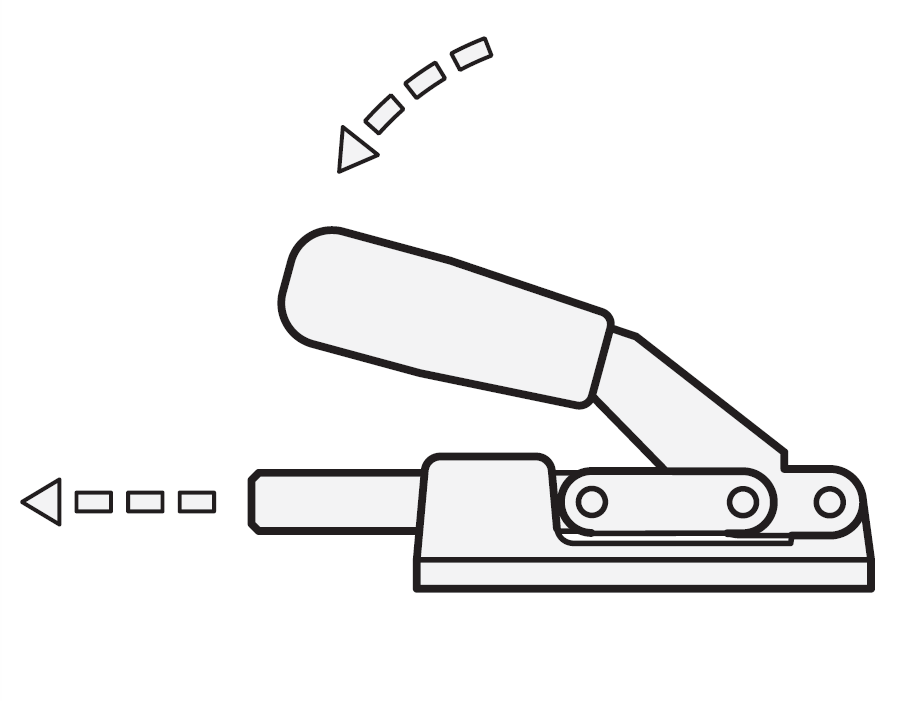

      3、插棒式夹具
      摆动这类夹具操作手柄,会引发连杆的轴向运动,从而推动或拉动。除了两款夹具 (GN 841) ,其余插棒式夹具均可在两个方向的行程结束时锁定。因此,这类夹具可推拉夹紧。

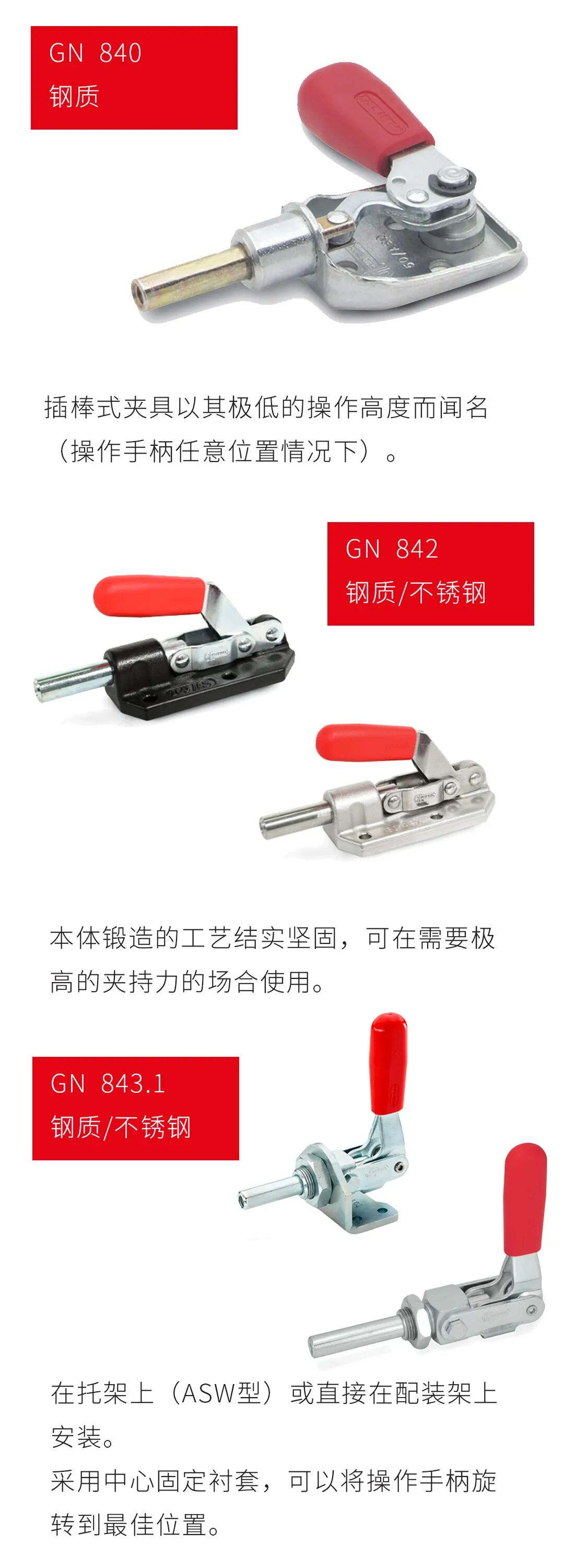

      型号推荐

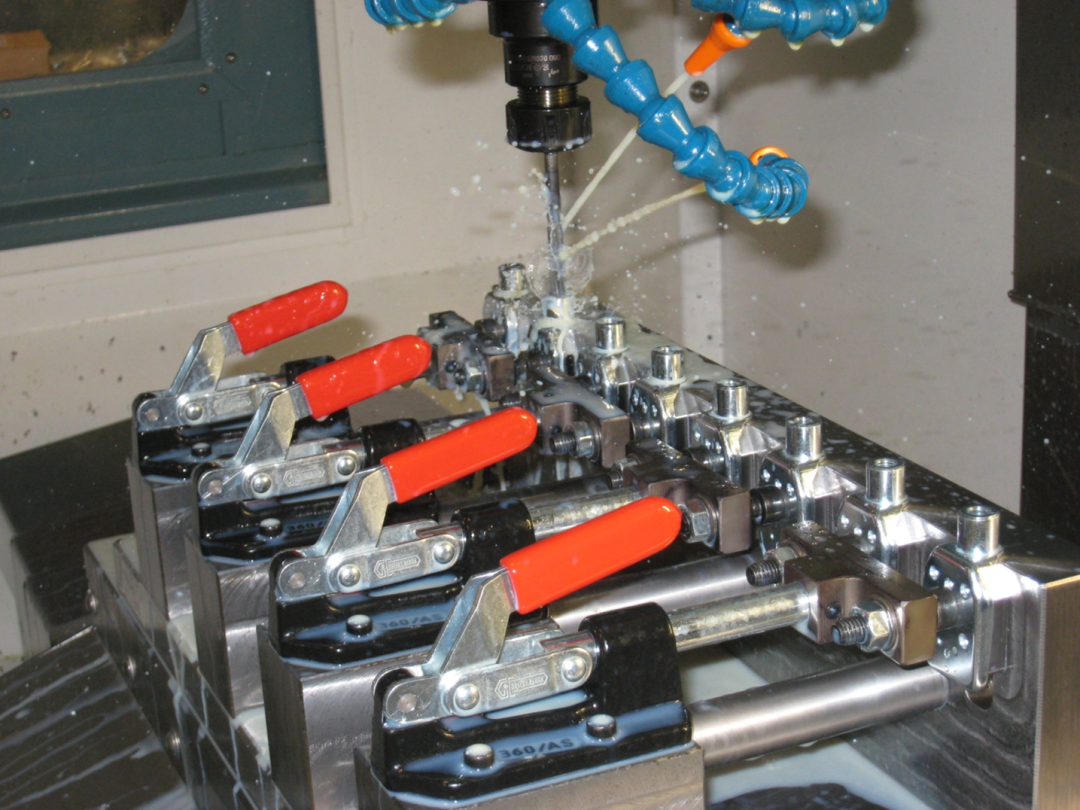

      案例


      4、锁扣夹具
      摆动这类夹具操作手柄,会引发连杆的轴向运动,从而推动或拉动销头。锁扣夹可选带或不带锁定栓扣。

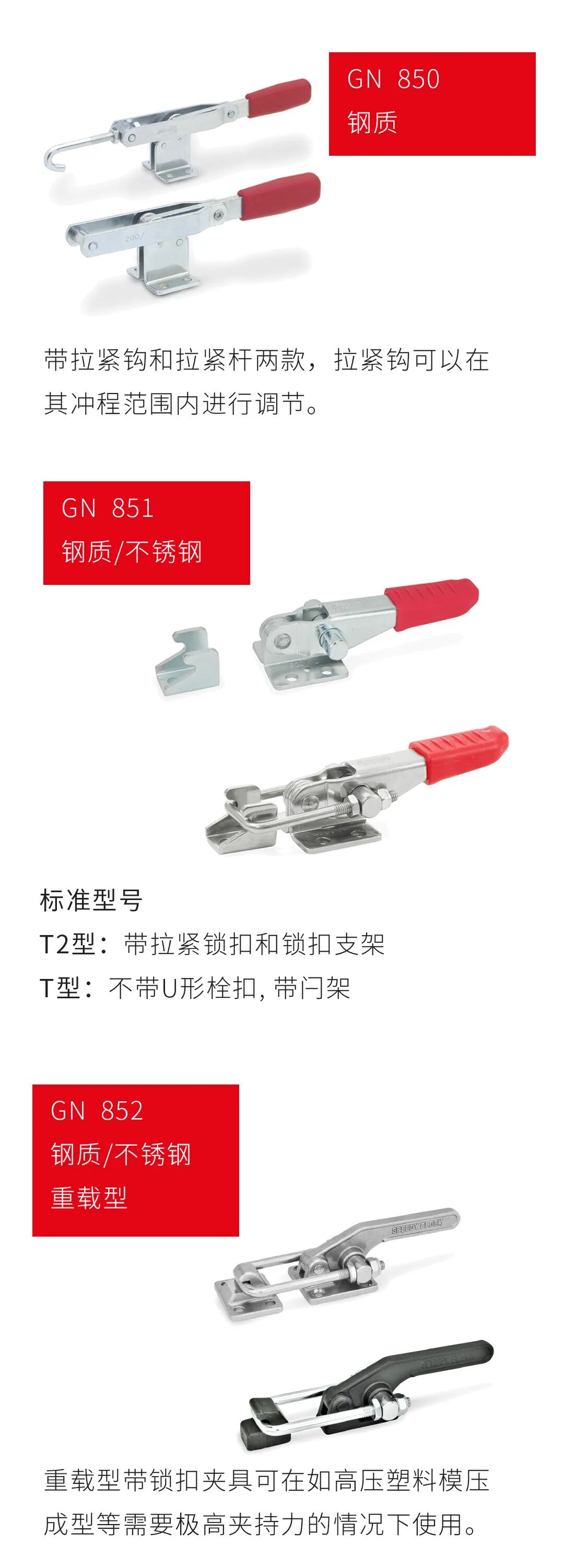

      推荐型号

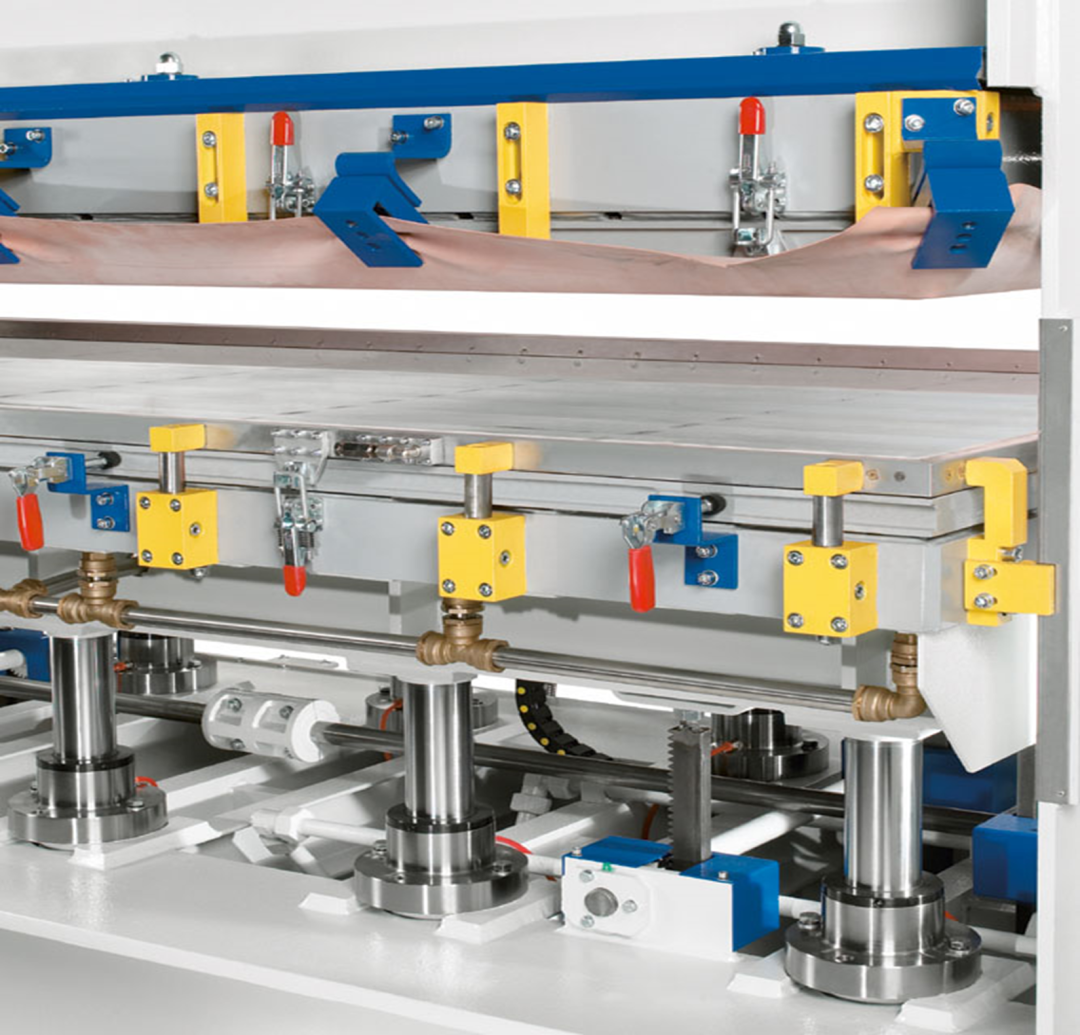

      案例



    •
